在这个互联网时代，网线是每个家庭都需要用到的，自己要学会网线插座接法。网线水晶头接法主要有两种，一种是平行线接法，另一种是交叉线接法。那么，网线水晶头接法步骤有哪些？网线水晶头接法注意事项有哪些？

网线水晶头接法步骤有哪些

1、1-3、2-6交叉接法。虽然双绞线有4对8条芯线，但实际上在网络中只用到了其中的4条，即水晶头的第1、第2和第3、第6脚，它们分别起着收、发信号的作用。这种交叉网线的芯线排列规则是：

2、网线一端的第1脚连另一端的第3脚，网线一端的第2脚连另一头的第6脚，其他脚一一对应即可。这种排列做出来的通常称之为“交叉线.例如，当线的一端从左到右的芯线顺序依次为：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕，另一端从左到右的芯线顺序则应当依次为：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。

3、100M接法。这是一种最常用的网线制作规则。所谓100M接法，是指它能满足100M带宽的通讯速率。它的接法虽然也是一一对应，但每一脚的颜色是固定的。具体是：

4、第1脚——橙白、第2脚——橙色、第3脚——绿白、第4脚——蓝色、第5脚——蓝白、第6脚——绿色、第7脚——棕白、第8脚——棕色，从中可以看出，网线的4对芯线并不全都是相邻排列，第1脚、第3脚、第5脚和第7脚包括2对芯线，但是顺序已错乱。

5、这种接线方法也是应用于集线器(交换机)与工作站计算机之间的连接，也就是“直连线”所应用的范围。

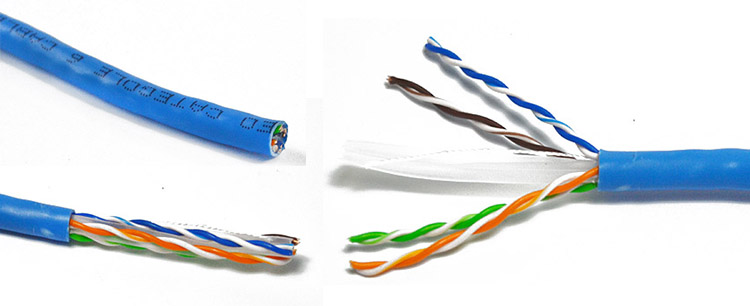

6、下面开始打线了，首先还是先把网线的外皮剥掉，这次可以剥得长点儿，便于后面打线。露出了四组双绞线：

7、将线分成左右两组，按照A或者B的方式把相应颜色的线卡在模块相应的位置：在打线之前我们再来认识一下这个打线的工具：这是打线工具的头，金属的一边(下图右边)是一个类似剪刀的头，可以剪掉多余的线头。

8、下面开始打线，用工具压住模块和线，用力压下去，将线卡在模块里面，并把多余的线头剪掉。

水晶头的接法顺序是怎样的水晶头的正确接法怎么接

网线水晶头接法注意事项有哪些

1、如果连接的双方地位不对等的，则使用平行(直通)线，例如电脑连接到路由器或交换机。

2、如果连接的两台设备是对等的，则使用交叉线，例如电脑连接到电脑。

3、都接一样是可以的，因为一般网线用的只有1.2.3.6 其他就算没接通一样都是可以用的。

以上就是网线水晶头接法步骤有哪些以及网线水晶头接法注意事项有哪些的全部内容了，其实现在家庭中使用的一般都是双绞线，双绞线分为T568A和T568B两种线序，信息模块端接入标准分T568A标准和T568B标准两种，我们的网线插座或者网线水晶头都只能在A和B中选择一种方式接线，若果一头接错就不会有反应。
